viernes, 23 de febrero de 2007

G4 Digital Audio ATX (Últimos retoques)

A mi Gigabit ya tan solo le falta el disco duro, porque para gráficos le he puesto provisionalmente la Ati Rage Pro de fábrica, hasta que encuentre algo mejor, pero sin prisas.


Debido a que quiero que este equipo sea de bajo consumo, y porque no tengo otro ahora mismo, he decidido montarle el disco duro que venía de fábrica en mi Mac Mini Intel.

Este disco duro es de 2.5", y las bandejas que tiene el G4 son para discos de 3.5". La mejor manera es utilizar los soportes que acompañan normalmente los adaptadores de 2.5" a 3.5".



Y en la torre, montado en la bandeja central.



Algunos de vosotros ya os habréis percatado de que aquí falla algo. ¿Como voy a montar un disco duro SATA a un G4 que tan solo tiene puerto ATA? La forma sencilla sería adquirir una controladora SATA, pero no lo encuentro muy rentable para administrar un disco duro de prestaciones modestas. La mejor solución sería adquirir un adaptador de SATA a ATA. Estos adaptadores en las tiendas rondan los 30€ (en las pocas que disponen de el) y permiten administrar dos discos SATA, uno como MASTER y otro como SLAVE. En mi caso, como tan solo necesito un disco duro, he optado por uno bastante más barato. Si os dais una vuelta por la web española de ebay veréis que se venden infinidad de adaptadores desde Hong-Kong, tanto para adaptar discos duros ATA a buses SATA como el adaptador contrario. Este adaptador que he comprado tan solo permite montar un disco duro SATA en el puerto ATA de la placa base, pero con envío incluido me ha salido por 8,50€. En dos semanas llegó a mi casa.



El adaptador viene con todos los cables, excepto el adaptador de alimentación, que adquirí en una tienda local por 0,50€.

Tened en cuenta que, aunque utilice un disco duro SATA, la velocidad máxima que puede transmitir este adaptador es la del bus ATA, y en este caso ATA-66.

Este adaptador se conecta directamente a la placa base, y se alimenta de 5V. El montaje no tiene secretos. El adaptador es totalmente transparente para el sistema operativo, y no requiere ningún tipo de driver.



Ahora veis el motivo por el cual he montado el disco duro en la posición central, para que no interfiera con el adaptador al cerrar la tapa.



El adaptador lleva dos leds de funcionamiento.

Aunque el disco duro sea de 2.5" con 80GB a 5.400 r.p.m. los valores no distan mucho del 3.5" Seagate de 80GB a 7.200 r.p.m. que he montado en el Digital Audio.

Con este paso, queda terminado el Gigabit, con un funcionamiento muy silencioso gracias a las mejoras que le apliqué, y con un consumo muy reducido comparado con su hermano mayor, el Digital Audio.

Espero que todos estos capítulos os hayan sido útiles, y que podáis sacarle provecho aplicándolo a vuestros equipos. A partir de ahora tendré que aflojar el ritmo, porque en poco tiempo he hecho bastantes mods, financiados íntegramente por mi bolsillo, y si lo sumo todo, bueno, mejor no lo sumo.... Aunque veáis publicidad en este blog, desde que la tengo tan solo me ha dado 0.07€, ni para pipas.

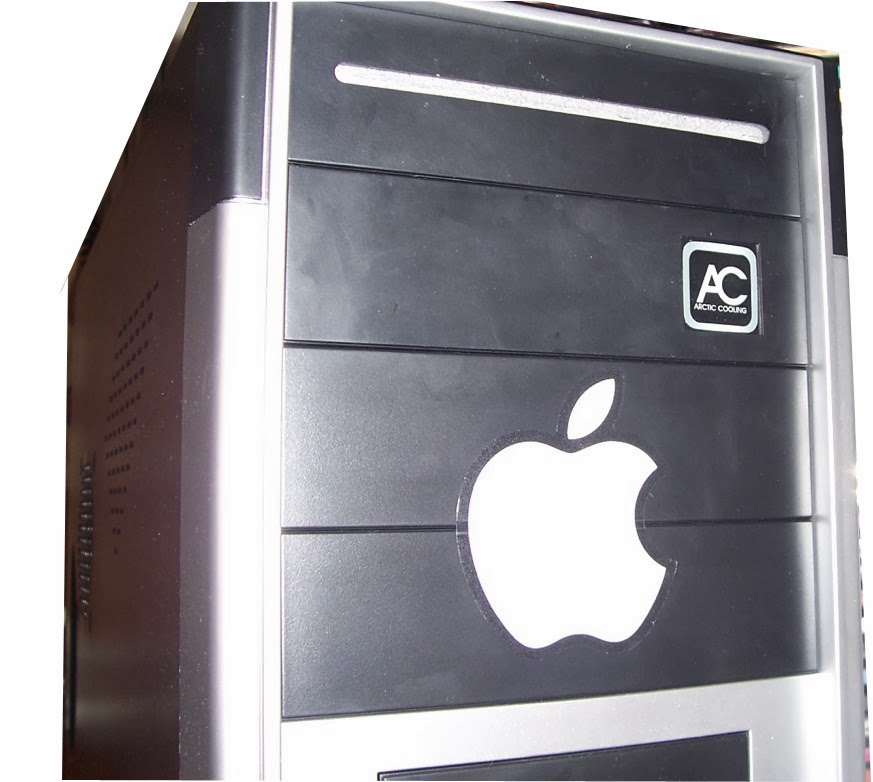

Os dejo unas fotos de como ha quedado la torre del Digital Audio una vez terminado.



Hasta pronto!

1 comentario:

  1. Hace unos dias un amigo mío me dió una Radeon 9100 de 64 MB de PC que he podido flashear con éxito, y con ella he sustituido la Ati Rage Pro.
