Overclock del bus de un iMac G4 133MHz

¡Hola de nuevo!

Esta breve publicación es sólo para ilustrar el overclock del bus de los iMac G4 de 1GHz de 17" que salieron de fábrica con el bus a 133MHz aunque utilizaban memoria RAM tipo DDR.

Me encontré con este link hace unas semanas, donde explican cómo realizar el overclock, pero sin documentación gráfica, sin indicar dónde estaban las resistencias que ajustan la velocidad del bus.

Nos indica que para ajustar la velocidad del bus debemos configurar las siguientes resistencias:

BOM0 -> R368+R877

BOM1 -> R357+R866

BOM2 -> R887+R889

"Todas las resistencias BOM son de 4,7 kOhm. Para poner una BOM a 0, coloque la resistencia en la columna izquierda, asegurándose de que no esté colocada su correspondiente de la derecha. Para poner una BOM a 1, coloque la resistencia en la columna derecha, asegurándose de que su correspondiente a la izquierda no esté colocada."

No es complicado, se ajusta como las PLL del procesador. En nuestro caso nos interesan estas dos combinaciones:

010=133MHz (R368 - R866 - R887)

000=167MHz (R368 - R357 - R887)

Para subir de 133MHz a 167MHz sólo hay que quitar la resistencia de R866 y colocarla en R357, pero... ¿dónde están? Ahora os muestro:

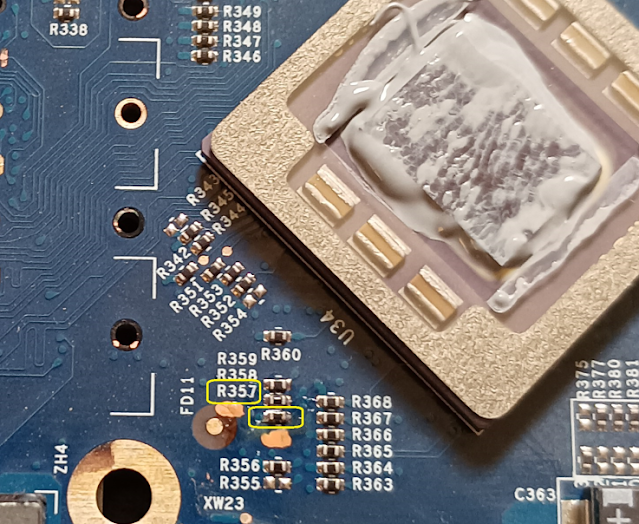

R866 está en la cara inferior, debajo del procesador, y R357 está en la cara superior, junto al procesador. En mis fotos veis que la modificación ya está realizada, porque en R866 ya no hay resistencia y en R357 la resistencia está colocada. A diferencia de lo que indica en el link anterior, las resistencias de BOM0 sí son de 4.7k, pero la que quité de BOM1 era de 8.2k, pero este valor colocado en R357 funciona perfectamente, no hace falta buscar resistencias de 4.7k.

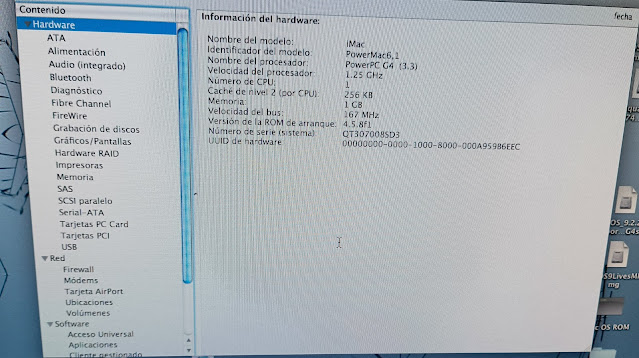

No hace falta ni modificar el multiplicador del procesador, después del cambio el iMar G4 a 1GHz arranca a 1.25GHz totalmente estable, con el bus a 167MHz.

En la última foto podéis ver que es el modelo 1GHz original porque no tiene USB 2.0. Lástima que con el overclock del bus no se convierta "milagrosamente" en USB 2.0 :) .

¡¡Espero que os sea útil!!
